Pengisian Kartrid Farmasi: Persyaratan Proses dan Peralatan

Pengisian kartrid adalah langkah paling sensitif terhadap urutan dalam produksi aseptik volume kecil. Kontainer tiba tanpa alas, disegel di kedua ujungnya, dan setiap parameter hulu - jebakan gelembung, tingkat vakum, torsi crimp - dimasukkan langsung ke dalam akurasi pengisian dan integritas penutupan kontainer. Panduan ini berjalan melaluipengisian kartrid farmasiproses langkah demi langkah, kondisi aseptik yang dibutuhkan setiap langkah, dan spesifikasi peralatan yang perlu dikonfirmasi sebelum jalur ditentukan atau pemasok dipilih.

Poin-poin penting

• Kartrid diisi dan disegel dua kali, sehingga orientasi wadah dan posisi sumbat sangat menentukan keakuratan pompa.
• Jebakan gelembung, bukan presisi pompa, biasanya merupakan batas penolakan partikulat yang terlihat.
• Penghenti vakum mengontrol gas ruang kepala dan tempat duduk penghenti; keduanya memerlukan parameter validasinya sendiri.
• Fleksibilitas format, antarmuka penghalang, dan cakupan inspeksi adalah tiga item yang mahal untuk ditambahkan setelah instalasi.

Di halaman ini

1. Apa yang membedakan pengisian kartrid dengan pengisian vial atau PFS

2. Proses pengisian kartrid farmasi, langkah demi langkah

3. Persyaratan aseptik: ISO 5, RABS dan isolator trade-off

4. Daftar periksa spesifikasi peralatan

5. Mode kegagalan umum dan cara memverifikasinya

6. Pertanyaan Umum

Apa yang Membuat Pengisian Kartrid Berbeda dengan Pengisian Vial atau PFS

Botol adalah cangkir: satu ujung terbuka, alas stabil, satu segel. Alat suntik yang telah diisi sebelumnya menambahkan pelindung jarum dan batang pendorong tetapi masih diisi melalui satu ujung terbuka. Kartrid adalah tabung lurus dengan segel di kedua ujungnya - penghenti pendorong di bagian belakang, tutup aluminium di atas septum di bagian kepala - itulah sebabnya operator menggambarkan format ini sebagai injektor tanpa alas.

Dua konsekuensi menyusul. Kontainer tersebut memiliki pusat gravitasi yang tinggi dan hampir tidak memiliki tapak kaki, sehingga tidak stabil selama penguraian dan pengangkutan dengan kecepatan jalur. Dan karena segel ekor sering dipasang sebelum pengisian, wadah secara efektif terbuka di bagian bawah selama sebagian siklus, yang mengubah cara masuk dan perpindahan udara.

Geometri kontainer dan logika dua segel

Geometri juga menentukan strategi inspeksi. Sumbat yang sedikit miring atau tidak terpasang sepenuhnya biasanya tidak terlihat pada saat hal itu terjadi; itu hanya muncul kemudian sebagai kegagalan segel setelah crimping atau pengangkutan. Itulah sebabnya pemeriksaan penglihatan posisi stopper termasuk dalam tahap pengisian dan bukan pemeriksaan akhir. Bagi pembeli, geometri juga merupakan pemicu spesifikasi: proses pengisian kartrid biofarmasi harus mengontrol orientasi, pemasukan gelembung, dan dua penutupan, di mana jalur vial mengontrol salah satunya.

Hanya rentang tipikal - konfirmasikan rentang kerja berdasarkan gambar kontainer dan spesifikasi penutupan Anda sendiri.

Proses Pengisian Kartrid Biofarmasi, Langkah demi Langkah

Baik kontainer tiba dalam bentuk sarang dan bak siap pakai (RTU) atau sebagai wadah curah yang telah dicuci dan didepirogenasi, proses pengisian kartrid mengikuti urutan yang sama: pemindahan dan orientasi kontainer, pengisian, penghentian vakum, penyegelan tutup aluminium, inspeksi in-line. Pada banyak jalur, penyedot ekor ditempatkan sebelum pengisian, yang mengubah tabung menjadi jarum suntik tanpa dasar.

1. Penanganan kontainer: kontrol sarang, bak dan orientasi

Penanganan kontainer adalah titik kendali pertama dan paling sering tidak ditentukan. Pengurai sentrifugal dikombinasikan dengan orientasi getaran atau posisi berbasis penglihatan menjaga tabung tetap tegak dan mengurangi kontak botol-ke-botol selama pemindahan. Untuk format RTU, pembukaan bak, ekstraksi sarang, dan dekontaminasi permukaan memerlukan parameternya sendiri: pembentukan partikel selama pelepasan film, jalur transfer ke zona kritis, dan - jika isolator digunakan - integritas dan validasi dekontaminasi antarmuka transfer.

2. Pengisian: kontrol gelembung dan akurasi dosis

Dalam proses pengisian kartrid biofarmasi, pengisian biasanya berada antara 0,2 mL dan 5,0 mL, dan produk biasanya berupa larutan protein, peptida, atau polimer yang sensitif terhadap geser dan rentan terhadap busa. Dengan kecepatan tinggi, pancaran dari jarum pengisi mengenai permukaan cairan dan memasukkan udara; gelembung mikro yang dihasilkan mempengaruhi volume yang dikirimkan dan hasil partikulat yang terlihat pada pemeriksaan.

Ada dua tindakan pencegahan yang standar. Degassing vakum in-line menurunkan beban gas terlarut sebelum produk mencapai jarum. Pengisian yang mengikuti level cairan akan menaikkan jarum seiring dengan naiknya level, sehingga dampak pada permukaan berkurang. Untuk produk dengan viskositas tinggi seperti asam hialuronat, penghilangan gelembung lebih sulit dan kombinasi pengisian vakum dengan badan pompa geser rendah menjadi suatu keharusan dan bukan opsional.

Di sisi pengukuran, pompa pendorong keramik menawarkan ketahanan aus dan geser yang rendah, dan akurasi takaran biasanya perlu dipertahankan dalam kisaran ±1%. Opsi peristaltik menukar sebagian dari presisi tersebut dengan jalur aliran sekali pakai dan beban validasi pembersihan yang lebih ringan - sebuah trade-off yang harus diputuskan berdasarkan karakteristik produk dan rencana batch, bukan hanya berdasarkan harga.

3. Penghenti vakum: apa sebenarnya fungsi tekanan negatif

Sumbat atmosfer mendorong sumbat ke leher yang terbuka. Penghenti vakum pertama-tama menarik tekanan negatif ke dalam wadah dan kemudian memasang penghenti, yang mengevakuasi sisa gas ruang kepala dan membiarkan penghenti menempel erat ke dinding. Manfaat praktisnya adalah risiko rebound stopper yang lebih rendah dan penyegelan yang tidak sempurna akibat gas yang terperangkap.

Tiga parameter perlu dikonfirmasi selama kualifikasi proses: rentang kendali dan stabilitas tingkat vakum, keseragaman gaya tempat duduk, dan konsistensi posisi penghenti setelah tempat duduk. Untuk produk yang sensitif terhadap oksigen, penggantian gas - biasanya pembersihan nitrogen sebelum evakuasi - dan target oksigen sisa yang dihasilkan termasuk dalam kumpulan parameter yang sama, bukan dalam pembahasan terpisah.

4. Penyegelan tutup aluminium dan integritas segel

Tutupnya ditutup dengan penutup sekrup atau crimping - bagian kedua dari urutan pengisian dan penyegelan kartrid - dan kualitas penutupan tersebut menentukan integritas penutupan wadah untuk keseluruhan umur simpan. Sistem penutup harus memantau dan mencatat torsi atau gaya crimp pada setiap siklus sehingga ketahanan mekanis dapat disesuaikan dan cacat segel dipertahankan dalam toleransi yang ditentukan.

Tutup berdiameter kecil berada dalam jendela torsi yang sempit, dan nilai referensi harus berasal dari data validasi pemasok tutup ditambah uji coba Anda sendiri, bukan dari tabel umum. Integritas setelah penyegelan biasanya diverifikasi dengan deteksi kebocoran tegangan tinggi, perendaman mikroba atau masuknya pewarna, yang memastikan bahwa elastomer telah dikompresi terhadap flensa kaca sejauh yang diperlukan oleh metode farmakope.

5. Inspeksi in-line: berat, posisi stopper, oksigen ruang kepala

Inspeksi berjalan bersamaan dengan proses, bukan setelahnya. Ruang lingkup umumnya mencakup berat pengisian dengan sel beban atau pengukuran laser presisi tinggi, penglihatan posisi penghenti, oksigen sisa ruang kepala jika memungkinkan, dan pengenalan cacat kosmetik.

Verifikasi berat per kontainer menolak unit yang berada di luar toleransi dan, yang sama pentingnya, menghasilkan data tren yang digunakan untuk menjadwalkan pemeliharaan preventif pada pompa takar. Penglihatan posisi stopper harus diperlakukan sebagai pemeriksaan wajib pada saluran kartrid: cacatnya murah untuk diketahui di sini dan mahal untuk ditemukan sebagai kebocoran di kemudian hari.

Persyaratan Aseptik: ISO 5, RABS dan Isolator Trade-off

Itupengisian kartrid farmasiprosesnya bersifat aseptik menurut definisinya, dan keputusan penghalang menentukan keseluruhan lini. Pengisian, penghentian, dan penyegelan biasanya berada di dalam tudung aliran laminar atau sistem penghalang akses terbatas (RABS) atau isolator, dengan aliran udara searah vertikal berfilter HEPA yang menjaga kebersihan ISO 5 sebagaimana didefinisikan dalam ISO 14644-1, dengan latar belakang lingkungan yang terkendali.

Memilih isolator bukan hanya soal bagaimana kebersihannya tetap terjaga. Hal ini juga memperbaiki tata letak tempat sarung tangan, konfigurasi ruang transfer, strategi validasi untuk siklus sterilisasi in-line seperti hidrogen peroksida yang diuapkan, dan kaskade tekanan latar belakang. Ada tiga hal yang perlu diselesaikan dalam perjanjian teknis: apakah tapak mesin pengisi benar-benar cocok dengan bukaan penghalang, apakah aliran laminar terganggu oleh mekanisme yang bergerak, dan apakah studi asap dalam kondisi dinamis mengkonfirmasi pola aliran udara di dalam penghalang.

Jalur aliran kontak produk memerlukan kemampuan pembersihan di tempat dan sterilisasi di tempat atau antarmuka modular yang dapat dibongkar dengan cepat dan diautoklaf. Sertifikat material dan data kompatibilitas untuk pompa, katup, pipa dan segel harus diselesaikan pada kualifikasi desain - tidak ditangguhkan untuk commissioning.

Akurasi dan kualitas stopper tidak dapat dibuktikan pada mesin tanpa muatan. Verifikasi harus menggunakan air murni dan plasebo yang disesuaikan dengan viskositas produk sebenarnya, dilakukan pada beberapa pengisian berturut-turut, dengan deviasi standar relatif dihitung per saluran. Tingkat kevakuman stopper dan kedalaman penyisipan diperiksa dengan alat pengukur khusus, yang mengukur posisi pemasangan stopper di dalam tabung, karena dimensi tersebut menentukan apakah batang penggerak pena-injektor nantinya akan mengganggunya.

Daftar Periksa Spesifikasi Peralatan

Sebagian besar kesenjangan spesifikasi muncul di tepi kelompok format: volume terkecil dalam rentang, produk dengan viskositas tertinggi, format yang ditambahkan terakhir. Tabel di bawah ini adalah set minimum yang layak untuk dituliskan ke dalam spesifikasi kebutuhan pengguna untuk proses pengisian kartrid biofarmasi.

Mode Kegagalan Umum dan Cara Memverifikasinya

Mode kegagalan di bawah ini menjelaskan sebagian besar penyimpangan yang terjadi selama kualifikasi proses pengisian kartrid farmasi; masing-masing memiliki metode verifikasi yang termasuk dalam protokol dan bukan dalam log pemecahan masalah.

Gelembung dan partikulat yang terlihat.Biasanya ditelusuri ke udara yang terperangkap dan bukan kesalahan pemompaan. Verifikasi dengan degassing vakum in-line, pengisian mengikuti level cairan, dan jalur aliran geser rendah - kemudian konfirmasikan pada plasebo yang berjalan pada kecepatan produksi, bukan pada kecepatan setengah.

Sumbat yang miring atau tidak terpasang.Tak terlihat di SPBU, fatal saat uji kebocoran. Verifikasi dengan penglihatan posisi stopper pada setiap unit dan pemeriksaan destruktif berkala terhadap kedalaman rakitan.

Tutup dengan torsi di bawah atau di atas.Keduanya menghasilkan kegagalan segel, dalam arah yang berlawanan. Verifikasi dengan pemantauan torsi pada setiap siklus, yang dikorelasikan dengan deteksi kebocoran tegangan tinggi atau hasil masuknya pewarna.

Kontainer terbalik pada saat pemindahan.Masalah penanganan dengan gejala stasiun pengisian bahan bakar. Verifikasi dengan pemeriksaan orientasi berbasis penglihatan dan tinjauan titik kontak rel pemandu pada kecepatan jalur maksimum.

Sisa oksigen di atas target.Seringkali masalah penggantian gas, bukan masalah vakum. Verifikasi dengan analisis headspace di seluruh batch dan profil pembersihan nitrogen yang terdokumentasi.

Pertanyaan Umum

Bagaimana cara kerja mesin pengisian kartrid?

Di sebuahpengisian kartrid farmasimemproses wadahnya adalah tabung berujung dua: kartrid diorientasikan dan dipindahkan ke zona kritis, diberi dosis melalui jarum, ditutup dengan sumbat - di bawah vakum di sebagian besar jalur aseptik - dan ditutup dengan segel aluminium, dengan berat isi dan posisi sumbat diperiksa sejalan.

Apa perbedaan antara penghenti vakum dan penghenti atmosfer?

Penghenti atmosfer menekan sumbat ke leher pada tekanan sekitar. Penghenti vakum terlebih dahulu mengevakuasi wadah, yang menghilangkan sisa gas ruang kepala dan menempatkan sumbat lebih erat ke dinding, sehingga mengurangi risiko pantulan dan segel yang tidak lengkap.

Apa yang dimaksud dengan RTU dalam pengisian kartrid?

Siap digunakan: wadah tiba dalam keadaan sudah disterilkan dalam sarang di dalam bak tertutup, sehingga saluran tidak melakukan pencucian atau depirogenasi. Pertukarannya terjadi pada pembukaan bak mandi, dekontaminasi antarmuka transfer, dan kualifikasi pemasok.

Keakuratan dosis apa yang dapat dicapai dalam pengisian kartrid?

Untuk produk biologis bervolume kecil, ±1% atau lebih ketat adalah target normal untuk pompa pendorong keramik, diverifikasi per saluran di bawah beban dengan plasebo yang cocok dengan produk, bukan hanya dengan air.

Bisakah satu jalur menangani kartrid, PFS, dan vial?

Ya - mesin berbasis platform berbagi gerakan servo, takaran, dan inspeksi dalam tiga format, dengan bagian format diubah per kontainer. Waktu pergantian dan jumlah bagian format adalah dua angka yang harus dijabarkan sebelum memesan.

Standar yang dirujuk

Klasifikasi ruang bersih ISO 14644-1 - berdasarkan konsentrasi partikel di udara

USP 〈1207〉 - evaluasi integritas penutupan wadah untuk produk steril

Lampiran GMP UE 1 - pembuatan produk obat steril

Menentukan Jalur Pengisian Kartrid

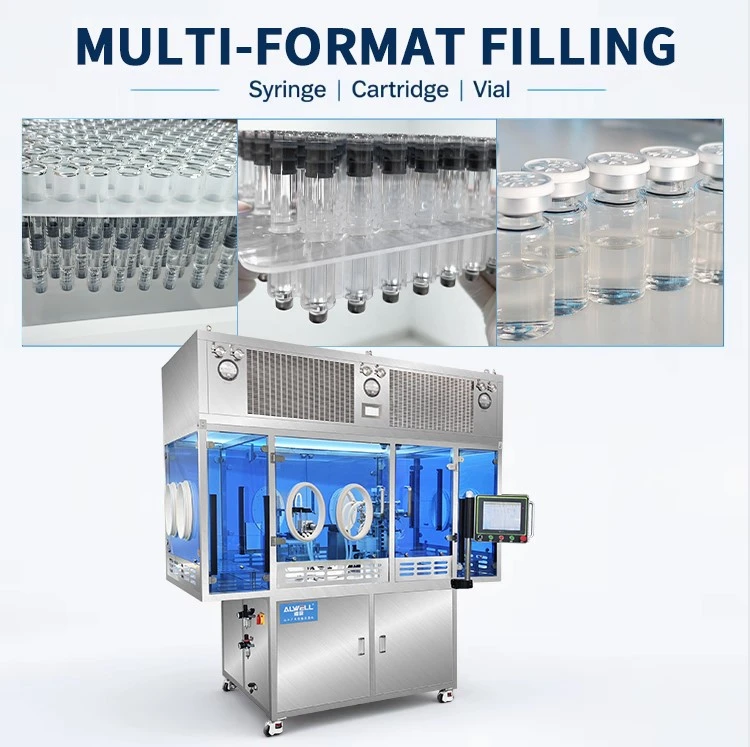

ALWELL membangun platform pengisian aseptik di Shanghai untuk suntikan volume kecil. Mesin pengisian dan penghenti vakum bak bersarang menjalankan kartrid, jarum suntik, dan vial yang telah diisi sebelumnya pada platform yang sama, menggunakan gerakan servo penuh dengan pengisian dan penghenti vakum, penimbangan sejajar, dan inspeksi posisi penghenti, yang mencakup rentang mulai dari pengembangan proses hingga produksi komersial. Peralatan dibuat sesuai persyaratan GMP dengan sertifikasi CE, di fasilitas seluas 5.000 m².

Berbagi platform menjadi hal yang paling penting ketika proses pengisian kartrid farmasi kemudian harus diperluas ke jarum suntik atau vial yang telah diisi sebelumnya: arsitektur pemberian dosis dan inspeksi akan diterapkan, dan hanya bagian format yang berubah.

Jika Anda memenuhi syarat untuk proses pengisian kartrid farmasi atau membandingkan opsi peralatan, kirimkan kepada kami karakteristik produk, rencana batch, dan spesifikasi wadah, dan tim proses kami akan meninjau konfigurasi lini bersama Anda.Minta peninjauan konfigurasi garis
